基板写真館:ASUS P8P67

Asustek P8P67 LGA1155 マザーボード(2011年発売)の基板写真です。

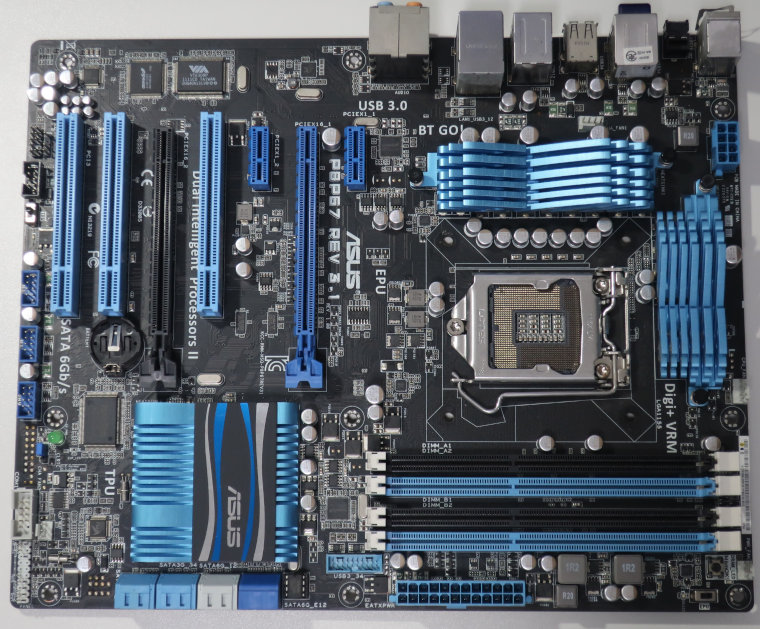

ボード 表

Image: P8P67

固体アルミ電解コンデンサーが主流になり、チョークコイルがEMIシールドに閉じ込められ、コネクターの配色が統一されてきました。PATA→SATA、LPT→USB、PCI→PCI Expressというように、インターフェイスのシリアル化が進んだことで配線や部品点数が減って、空きスペースが目立つようになってきました。

Realtek AL892 HD Audioコーデックチップ

Image ALC892 ASM1085

低価格帯を除き、基板の表面はつや消しが主流になってきました。

LGA1155 プラットフォーム

Image: LGA1155

これは無料で譲り受けたものでピンが曲がっていたのですが、カッターの刃先で少し修正して使いました。再起動がうまくいかなかったりLANが認識しなかったりと謎のトラブルが相次ぎましたが、2年経った現在はそういった不具合は起きなくなり、おおむね問題なく動作しています。
